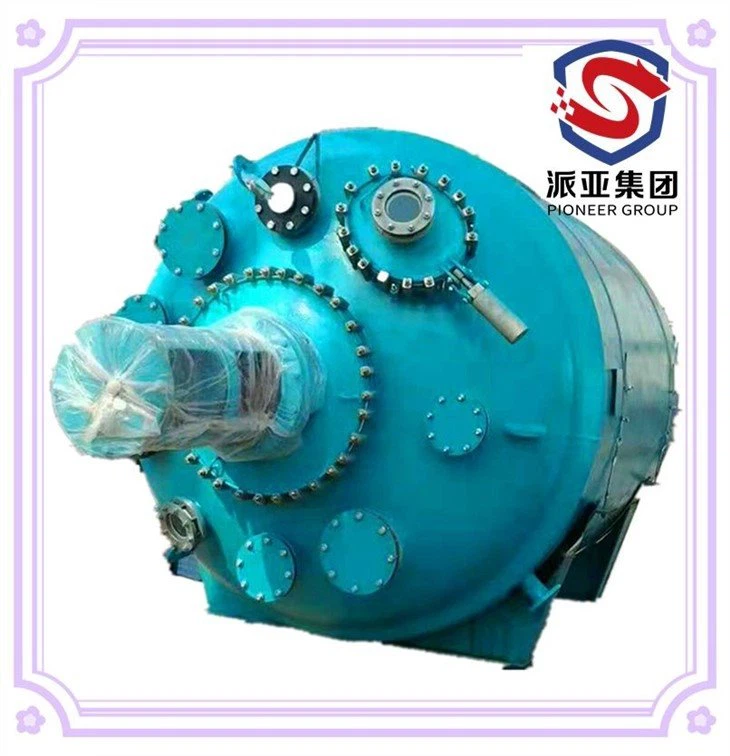

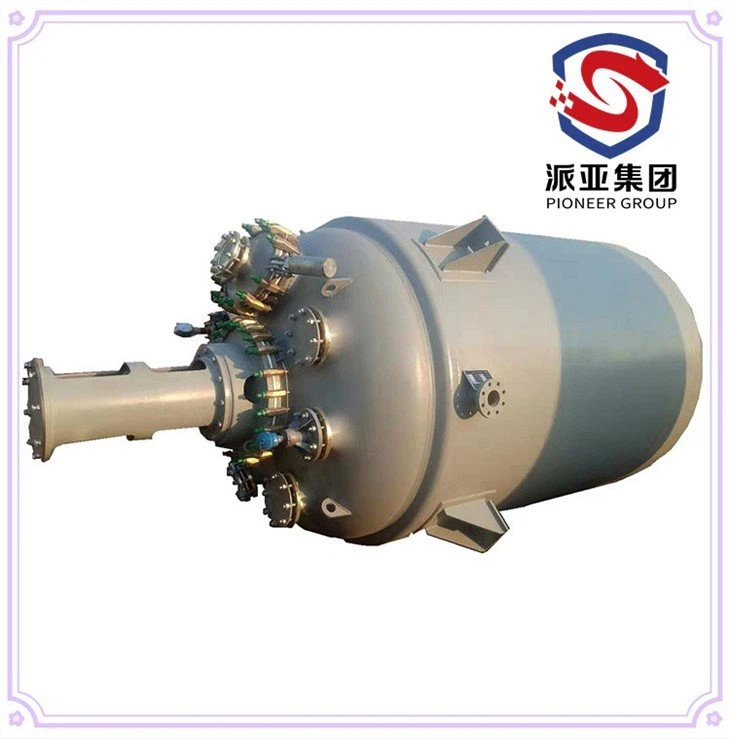

راکتور پوشش شیشه ای نوع بسته

ظرفیت: 1000 تا 40000 لیتر (سری F، GB/T25026-2017)؛ 3000 تا 40000 لیتر (سری Q، GB/T25026-2017)؛ 1600 تا 40000 لیتر (سری CE، DIN28136). این نوعی تجهیزات مخازن تحت فشار عمودی با جوش بسته با همزن درج بالایی است که "نوع مونوبلوک" نیز نامیده می شود. طراحی ساختار مونوبلوک هیچ دهانه اصلی بزرگی ندارد که استحکام بالای سر را به حداکثر برساند و امکان فشار بالاتر را فراهم کند.

ارسال درخواست

شرح

راکتور با پوشش شیشه ای نوع بسته نوعی تجهیزات مخازن تحت فشار عمودی یک تکه با همزن است که راکتور با پوشش شیشه ای نوع تک بلوک نیز نامیده می شود. ساختار آن عمدتاً شامل بدنه ظرف شیشه‌ای با جوش نزدیک، یک همزن با روکش شیشه‌ای درج شده، دستگاه محرک موتور-دنده، مهر و موم شفت، ژاکت گرمایش/خنک کننده نوع کویل U یا سیم پیچ، شیر فلاش، دستگاه اندازه‌گیری دما و فشار و و غیره. طراحی ساختار مونوبلوک فاقد دهانه اصلی بزرگ است که مقاومت بالای سر را به حداکثر می‌رساند و امکان فشار بالاتر و ظرفیت بزرگ را فراهم می‌کند. طراحی استاندارد شامل دو سیستم مختلف بود، یکی GB استاندارد F و سری Q، دیگری DIN28136 استاندارد سری CE. روش گرمایش و/یا سرمایش با ژاکت نوع au یا ژاکت نیمه کویل سمت بیرونی است که از طریق بخار، آب یا روغن حرارتی انجام می شود.

Fig-1 Structure of Close type glass lined reactor

مشخصات محصول

ظرفیت	1000 تا 40000 لیتر (سری F، GB/T25027-2018)؛ 3000 تا 40000 لیتر (سری Q، GB/T25027-2018)؛ 1600 تا 40000 لیتر (سری CE، DIN28136)؛ 40000 تا 50000 لیتر (سفارشی)
فشار طراحی شده کشتی	{{0}}.25 مگاپاسکال، 0.6 مگاپاسکال، 1.0 مگاپاسکال
فشار طراحی شده ژاکت	0.6 مگاپاسکال
نوع ژاکت	نوع U یا نوع نیمه کویل
دمای طراحی شده	-20 تا 200 درجه (سری F/Q) -25 تا 230 درجه (سری CE)
ضخامت شیشه آستر	{{0}}.8 تا 2.0 میلی متر (سری F/Q) 1.5 تا 2.3 میلی متر (سری CE)
نوع همزن (اختیاری) & سرعت	نوع لنگر تیغه قابل جابجایی: 50 تا 80 دور در دقیقه با سرعت خطی انتهای تیغه بیش از 5 متر بر ثانیه (فقط برای سری Q)؛ نوع پدال: 70 تا 125 دور در دقیقه با سرعت خطی انتهای تیغه بیش از 7 متر بر ثانیه. پروانه / پروانه: 70 تا 125 دور در دقیقه با سرعت خطی انتهای تیغه بیش از 8 متر بر ثانیه. نوع ترکیبی یا به صورت سفارشی
دستگاه درایو برای هم زدن	موتور AC ضد شعله (اختیاری) با کاهنده نوع عمودی
مهر و موم شفت	مهر و موم پر کردن (کمتر یا مساوی 0.25 مگاپاسکال)؛ مهر و موم مکانیکی تک نوع (0.4 مگاپاسکال); مهر و موم مکانیکی دو نوع ({{0}}.6 Mpa, 1.0 Mpa); مهر و موم مغناطیسی (اختیاری)
تست جرقه برای شیشه آستر	20KV پس از شلیک شیشه ای و 10KV قبل از تحویل
تست هیدرولیک	1.2 برابر فشار طراحی شده برای ژاکت و ظرف
مقاومت حرارتی	شوک سرد: 110 درجه، شوک حرارتی: 120 درجه
استاندارد طراحی	GB/T150.1~4-2011، TSG21-2016/XG1-2020، GB/T25025-2010، GB/T25026-2017، HG/T{{7 }} (سری F/Q)؛ بخش ASME Ⅷ بخش. 1 بدون مهر، DIN28136 (سری CE); یا برخلاف استاندارد سفارشی
استاندارد نازل و فلنج	HG/T (GB)، ASME، JIS، DIN (اختیاری)
